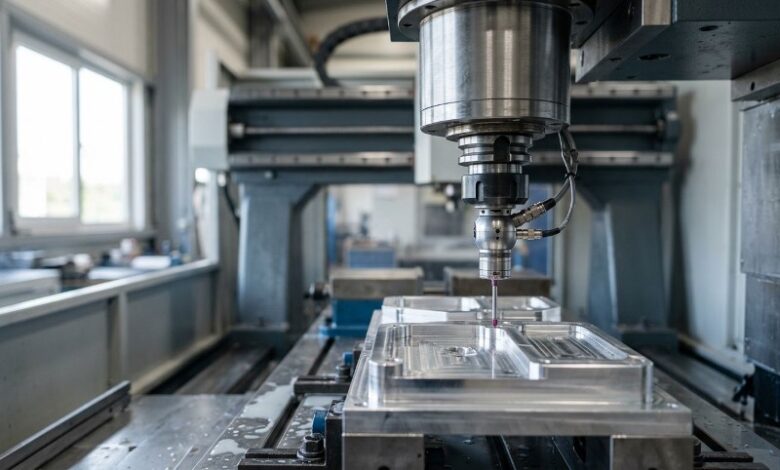

Ein CNC Messtaster übernimmt in modernen Bearbeitungszentren eine Aufgabe, die früher ausschließlich von Hand erledigt wurde: das exakte Erfassen von Werkstücklage, Nullpunkt und Werkzeuggeometrie direkt in der Maschine. Statt ein Bauteil aufwendig mit Messuhr und Anreißplatte auszurichten, tastet ein in die Spindel eingewechseltes Messsystem definierte Punkte am Rohteil ab und übergibt die Werte an die Steuerung. Dort fließen sie in die Koordinatentransformation ein, sodass die Bearbeitung exakt dort beginnt, wo sie beginnen soll. Für Betriebe, die Serien mit engen Toleranzen fertigen oder häufig zwischen unterschiedlichen Aufspannungen wechseln, hat sich diese Antastung als fester Bestandteil des Rüstprozesses etabliert. Der folgende Beitrag beleuchtet, wie ein Antastsystem technisch funktioniert, welche Rolle es bei Werkstück- und Werkzeugmessung spielt und worauf es im praktischen Betrieb ankommt.
Was ein Antastsystem in der Fertigung leistet
Ein Antastsystem ersetzt manuelle Ausrichtarbeit durch einen automatisierten Messvorgang innerhalb des Maschinenzyklus. Der Taster wird wie ein Werkzeug in die Spindel eingewechselt, fährt definierte Positionen an und registriert bei Kontakt mit dem Werkstück einen elektrischen Impuls. Dieser Impuls stoppt die Achsbewegung im Bruchteil einer Sekunde und speichert die Ist-Position, sodass die Steuerung Lage, Schräglage oder Kantenverlauf des Bauteils berechnen kann.
Der eigentliche Nutzen liegt in der Verkettung mehrerer Messpunkte zu einem vollständigen Bild der Werkstücklage. Wird zum Beispiel eine Fläche an drei Punkten angetastet, lässt sich daraus die räumliche Schräglage errechnen und automatisch kompensieren, ohne dass ein Bediener das Rohteil manuell nachrichten muss. Bei rotationssymmetrischen Teilen genügt oft das Antasten einer Bohrung oder eines Außendurchmessers, um den Mittelpunkt als Bezugspunkt zu setzen. Diese Fähigkeit, aus wenigen Kontaktpunkten eine vollständige geometrische Aussage abzuleiten, unterscheidet ein Antastsystem von einer einfachen Grenztaster-Anwendung, wie sie etwa an Referenzschaltern vorkommt.
Funktionsprinzip: Wie ein Messtaster Kontakt erkennt
Technisch basiert die Kontakterkennung meist auf einem mechanischen Auslösemechanismus, bei dem drei um 120 Grad versetzte Kontaktpaare eine stabile Ruheposition des Taststifts halten. Berührt die Tastkugel ein Werkstück, kippt der Stift minimal aus dieser Ruhelage, unterbricht den Stromkreis an mindestens einem der Kontaktpaare und löst so das Messsignal aus. Diese Drei-Punkt-Kinematik sorgt dafür, dass die Auslösung unabhängig von der Antastrichtung mit vergleichbarer Wiederholgenauigkeit erfolgt – ein Antasten von oben liefert also ein ähnlich zuverlässiges Signal wie ein seitliches Antasten.
Daneben existieren optische und dehnungsmessstreifenbasierte Varianten, die statt eines mechanischen Umschaltens eine kontinuierliche Kraft- oder Wegänderung auswerten. Diese Bauarten sind unempfindlicher gegenüber sehr kleinen Antastkräften und eignen sich deshalb für empfindliche oder dünnwandige Bauteile, bei denen ein zu harter Kontakt die Oberfläche beschädigen könnte. Der Signalweg zur Steuerung erfolgt je nach Ausstattung per Kabel, Infrarot oder Funk; drahtlose Systeme haben sich bei Bearbeitungszentren mit wechselnden Werkzeugmagazinen durchgesetzt, weil sie keine zusätzliche Kabelführung durch die Spindel benötigen.
Ein zweiter, oft unterschätzter Baustein ist der Werkzeugtaster, der nicht das Werkstück, sondern das eingewechselte Werkzeug vermisst. Dabei fährt die Werkzeugspitze oder -schneide gegen eine feste Tastfläche, wodurch Länge und Durchmesser erfasst und mit den in der Steuerung hinterlegten Sollwerten abgeglichen werden. Nach einem Werkzeugbruch oder Verschleiß lässt sich so vor dem nächsten Schnitt prüfen, ob das Werkzeug noch innerhalb der zulässigen Toleranz liegt, statt das Ergebnis erst am fertigen Bauteil festzustellen.
Werkstückeinrichtung und Nullpunktbestimmung im Detail
Der klassische Anwendungsfall liegt in der Nullpunktbestimmung beim Rüsten. Statt das Rohteil mit einer Messuhr über mehrere Minuten hinweg auszurichten, tastet die Maschine automatisiert Referenzkanten oder Bohrungen ab und berechnet daraus den Werkstücknullpunkt sowie eine eventuelle Verdrehung der Aufspannung. Bei Serienteilen, die auf einem Rohteil mit Gussschräge oder Sägeschnittresten aufliegen, kompensiert dieses Verfahren die von Bauteil zu Bauteil unterschiedliche Ausgangslage, ohne dass jedes einzelne Teil manuell nachjustiert werden muss.
Ein CNC Messtaster liefert dabei nicht nur einen einzelnen Punkt, sondern in Kombination mit hinterlegten Messzyklen komplette Prüfroutinen: Ebenheit, Parallelität oder Lage einer Bohrung zu einer Referenzkante lassen sich in einem Durchlauf erfassen und protokollieren. Für die Praxis bedeutet das eine spürbare Verkürzung der Rüstzeit, insbesondere wenn eine Maschine im Mehrschichtbetrieb häufig zwischen unterschiedlichen Aufträgen wechselt. Anstelle einer manuellen Einrichtung, deren Dauer stark von der Erfahrung des Bedieners abhängt, liefert der automatisierte Zyklus reproduzierbare Werte unabhängig davon, wer die Maschine bedient.
Die folgende Übersicht zeigt, welche Aufgaben typischerweise welchem Systemtyp zugeordnet werden:
| Messaufgabe | Eingesetztes System | Typisches Ergebnis |
|---|---|---|
| Nullpunkt setzen |
Prozesssicherheit durch begleitende Messung
Über die reine Einrichtung hinaus dient ein Antastsystem der laufenden Absicherung des Bearbeitungsprozesses. Nach einem Schruppschnitt lässt sich das Zwischenmaß direkt in der Maschine kontrollieren, bevor der Schlichtschnitt beginnt. Weicht das Maß von der Erwartung ab, etwa weil sich das Rohteil durch Eigenspannungen leicht verzogen hat, kann die Steuerung den Schlichtaufschlag automatisch anpassen, anstatt mit einem festen Wert weiterzuarbeiten, der das Bauteil im schlimmsten Fall unbrauchbar macht.
Dieses Prinzip der begleitenden Messung reduziert vor allem den Ausschuss bei teuren Rohteilen aus schwer zerspanbaren Werkstoffen, bei denen ein einzelner Fehlschnitt hohe Materialkosten verursacht. Die Logik dahinter folgt einem einfachen Ablauf: erst antasten, dann bearbeiten, danach erneut antasten und vergleichen. Wird bei diesem Vergleich eine Abweichung außerhalb der zulässigen Toleranz festgestellt, kann das Programm verzweigen – etwa in einen zusätzlichen Schlichtschnitt oder in einen Stopp mit Bedienerhinweis. Auf diese Weise verlagert sich die Qualitätskontrolle von einer nachgelagerten Prüfung am Ende der Fertigung hin zu einer Kontrolle, die parallel zum Bearbeitungsprozess selbst abläuft.
Auch die Temperaturkompensation profitiert von dieser Vorgehensweise. Da sich Maschinenstruktur und Werkstück im Lauf einer längeren Bearbeitung erwärmen und dadurch geringfügig ausdehnen, liefert ein zusätzlicher Antastzyklus zwischen zwei Bearbeitungsschritten aktuelle Referenzwerte, statt sich auf die zu Beginn gemessene Kaltmaß-Lage zu verlassen.
Praxistipps für den zuverlässigen Einsatz
Wer ein Antastsystem produktiv einsetzen will, sollte einige grundlegende Punkte beachten, die über Erfolg oder Frustration im Alltag entscheiden:
- Die Antastgeschwindigkeit sollte an Werkstoff und Oberfläche angepasst werden: Ein zu schnelles Antasten kann bei weichen oder empfindlichen Oberflächen zu Messfehlern führen, während eine zu geringe Geschwindigkeit die Zykluszeit unnötig verlängert.
- Vor jedem Messzyklus lohnt sich eine kurze Prüfung der Tastkugel auf Beschädigung oder Verschmutzung, da bereits kleine Späne am Kontaktpunkt das Messergebnis verfälschen können.
- Kalibrierzyklen gegen ein bekanntes Referenzmaß gehören in regelmäßigen Abständen in den Wartungsplan, damit sich Verschleiß am Taststift nicht unbemerkt in die Werkstückmaße überträgt.
- Bei dünnwandigen oder nachgiebigen Bauteilen empfiehlt sich eine reduzierte Antastkraft, da sonst bereits der Messvorgang selbst zu einer minimalen elastischen Verformung und damit zu einem verfälschten Messwert führen kann.
Ein weiterer praxisrelevanter Punkt betrifft die Programmierung der Messzyklen selbst. Werden zu wenige Punkte angetastet, bleibt eine mögliche Schräglage unentdeckt; werden zu viele Punkte abgefragt, verlängert sich die Rüstzeit unnötig. Ein sinnvoller Mittelweg orientiert sich an der Bauteilgeometrie: symmetrische Rotationsteile benötigen in der Regel weniger Antastpunkte als unregelmäßig geformte Frästeile mit mehreren funktionsrelevanten Flächen.
Häufig gestellte Fragen (FAQ)
Wie unterscheidet sich Antasten von klassischer Messtechnik im Messraum?
Antasten findet direkt in der Maschine statt und liefert Werte, die unmittelbar in die laufende Bearbeitung einfließen. Eine Messraumprüfung erfolgt dagegen nach dem Ausspannen, unter kontrollierten Umgebungsbedingungen und mit höherer erreichbarer Genauigkeit, jedoch ohne direkten Einfluss auf den bereits abgeschlossenen Fertigungsschritt.
Kann ein Antastsystem Werkzeugbrüche zuverlässig erkennen?
Ein Werkzeugtaster erkennt einen Bruch, indem er die tatsächliche Werkzeuglänge mit dem hinterlegten Sollwert vergleicht; fehlt das Werkzeug oder ist es deutlich kürzer, meldet die Steuerung eine Abweichung. Die Zuverlässigkeit hängt dabei von Prüfintervall und Toleranzeinstellung ab, eine hundertprozentige Erkennung jedes Einzelfalls lässt sich daraus nicht pauschal ableiten.
Eignet sich Antasten auch für sehr kleine oder filigrane Bauteile?
Grundsätzlich ja, allerdings sollte die Antastkraft und Tastkugelgröße auf die Bauteilgeometrie abgestimmt werden. Bei sehr dünnwandigen oder nachgiebigen Strukturen kann bereits ein normaler Antastvorgang zu einer minimalen Verformung führen, weshalb in solchen Fällen reduzierte Kräfte oder alternative Antastrichtungen sinnvoll sein können.
